Die Funktion Horizonttemperatur (Menü, Schnitte->Horizonttemp.) liefert Temperaturkarten für geologische Horizonte.
Mit der Maus* kann eine rechteckige Fläche im Kartenfenster ausgewählt werden. Zu beachten ist, dass die Funktion Horizonttemperatur nur in 3D-Modellgebieten funktioniert.
Nach der Auswahl der Kartenfläche und des geologischen Horizontes wird die Temperaturverteilung für die Schicht in einem separaten Fenster ausgegeben.

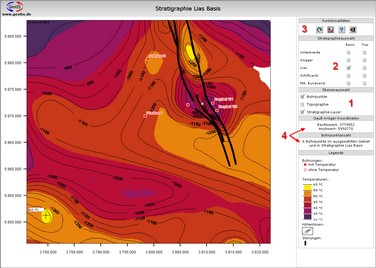

In der Horizontkarte werden standardmäßig die Temperaturen und die Höhenlinien dargestellt. Über (1) können folgende Informationen an- oder abgewählt werden:
Bohrpunkte
Topographie
Horizonttemperatur
Höhenlinien und Störungen
Mächtigkeit (Grundwasserleiter)
Topographie
Horizonttemperatur
Höhenlinien und Störungen
Mächtigkeit (Grundwasserleiter)
Bis auf die Topographie werden alle zusätzlichen Informationen auf die Tiefenlage des geologischen Horizonts bezogen. Der geologische Horizont kann auch nachträglich über die Horizont-Auswahl (2) geändert werden.
Wenn die Bohrpunkte in der Karte angeklickt werden, erscheinen die zugehörigen Metadaten in einem neuen Fenster. Befindet sich der Mauszeiger auf der Horizontkarte, dann wird die Temperatur an der Position des Mauszeigers gezeigt.
Über die Eigenschaftsbuttons (3) kann u.a. die Ansicht aktualisiert werden (z.B. nach der Auswahl eines neuen Horizontes) und ein PDF-Report des aktuellen Fensters erstellt werden.
In den Anzeigefeldern (4) wird die Position der Maus auf der Karte sowie die Anzahl der gefundenen Bohrpunkte angezeigt.
