Über den Menüpunkt "Vertikalschnitt" ("Schnitte->Vertikalschnitt") ist das Erstellen von geologischen Profilen möglich. Mit der Maus ziehen Sie auf der Karte eine Linie auf*, über welche das Profil berechnet wird.

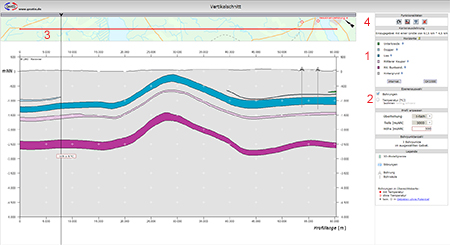

Die Darstellung erfolgt in einem separaten Fenster, in dem eine Übersichtskarte und das berechnete Profil dargestellt werden.
In diesem Fenster gibt es weitere spezielle Funktionen wie z.B. das Einblenden von Bohrungen, die entlang des Profils liegen sowie die Temperaturisolinien. Die Änderung der Farben von einzelnen geologischen Schichten (1) ist ebenso möglich, wie die Änderung der Überhöhung, der Tiefe und der Höhe des Profils (2). Über eine Schiebeleiste (3) ist es möglich, die Position zwischen der Übersichtskarte und dem Profil optisch abzuloten. Die Bohrpunkte in der Übersichtskarte sind interaktiv. Wenn sie angeklickt werden, werden in einem neuen Fenster detaillierte Informationen angezeigt.
Darüber hinaus bietet GeotIS bereits erzeugte statische Vertikalschnitte als PDF (Fachdaten->Statische Vertikalschnitte).
