Horizontalschnitt

Über den Menüpunkt "Horizontalschnitt" ("Schnitte>Horizontalschnitt") ist das Erstellen von horizontalen geologischen Profilen möglich.

Mit der Maus ziehen Sie eine rechteckige Fläche im Kartenfenster auf*, über welche der Schnitt berechnet wird. Stratigraphische Einheiten können nur innerhalb von 3D-Modellgebieten angezeigt werden.

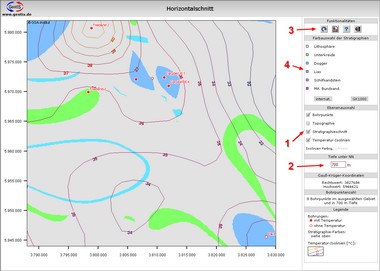

Die Darstellung erfolgt in einem separaten Fenster:

Horizontalschnitt
Der Horizontalschnitt wird standardmäßig mit Temperaturisolinien dargestellt. Über (1) können weitere Informationen (Stratigraphie, Bohrpunkte und Topographie) hinzugeschaltet werden. Bis auf die Topographie werden nur Informationen die in der ausgewählten Tiefe (2) existieren gezeigt. Beim Eingabewert der Tiefe ist zu beachten, dass dieser bei der Aktualisierung des Schnitts auf 100 m gerundet wird.

Mit der Maus können Sie auf die Bohrpunkte in der Karte klicken, um weitere Informationen zu den Bohrpunkten zu erhalten.

Einen Vertikalschnitt können Sie erstellen, indem Sie mit der Maus eine Strecke aufziehen*

Über die Eigenschaftsbuttons (3) kann u.a. die Ansicht aktualisiert (z.B. nach einer Tiefen- oder Farbänderung) und ein PDF-Report des aktuellen Fensters erzeugt werden.

Die Schichtfarben (4) werden entweder einzeln oder als komplette Farbpalette geändert.
* Maustaste drücken, Maus bewegen, Maustaste loslassen
